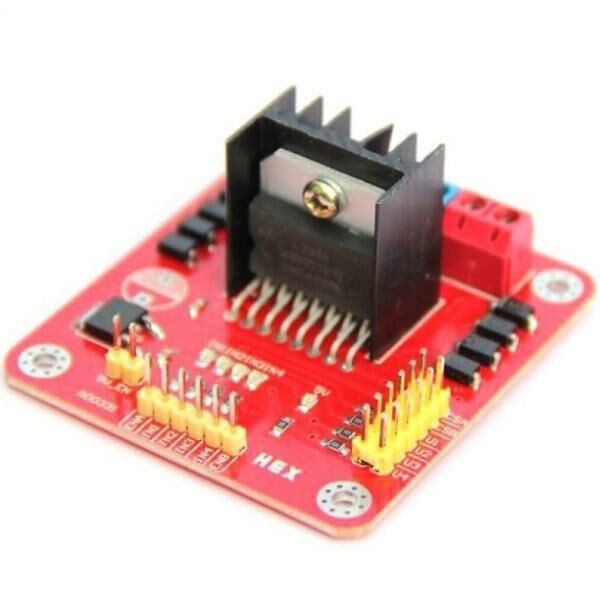

L298N Çift H Köprülü DC Step Motor Sürücü Kartı
| Diğer Fonksiyonlar: Yön Kontrol Gösterge LED'i, Güç Gösterge LED'i |
| Pin Bağlantıları: |
|
ENA: Sol motor kanalını aktif eden pin.
|
|
IN1: Sol motor 1. giriş
|
|
IN2: Sol motor 2. giriş
|
|
IN3: Sağ motor 1. giriş
|
|
IN4: Sağ motor 2. giriş
|
|
ENB: Sağ motor kanalını aktif eden pin
|
|
MotorA: Sol motor çıkışı
|
|
MotorB: Sağ motor çıkışı
|
|
VMS: Besleme voltaj girişi (4.8V-24V)
|
|
GND: Toprak bağlantısı
|
|
5V: 5V çıkışı
|
|
Ürün üzerinde ayrıca jumper takılmış pinler de yer bulunmaktadır. Bu pinler opsiyonel çalışır ve farklı özellikler aktif etmek için gereklidirilinmektedir.
|
|
CSA: Bir motor sürücü kanalının akım çıkışıdır. Buradan jumper çıkarılabilir durumda akım değeri analog voltaj olarak okunabilinmektedir.
|
|
CSB: B motor sürücü kanalının akım çıkışıdır. Buradan jumper çıkarılabilir durumda akım değeri analog voltaj olarak okunabilinmektedir.
|
|
V1: IN1 girişini direk olarak 5V'a çeken pull-up direncine bağlı olan bir jumperdır. Bu şekilde siz toprağa 5V gelecektir çam sürekli olarak çekmedikçe çam.
|
|
V2: IN2 girişini direk olarak 5V'a çeken pull-up direncine bağlı olan bir jumperdır. Bu şekilde siz toprağa 5V gelecektir çam sürekli olarak çekmedikçe çam.
|
|
V3: IN3 girişini direk olarak 5V'a çeken pull-up direncine bağlı olan bir jumperdır. Bu şekilde siz toprağa 5V gelecektir çam sürekli olarak çekmedikçe çam.
|
|
V4: IN4 girişini direk olarak 5V'a çeken çekme direncine bağlı olan bir jumperdır. Bu şekilde siz toprağa 5V gelecektir çam sürekli olarak çekmedikçe çam.
|
|
5V-EN: 7805 hattını aktif ve pasif hale getiren jumperder. 5V çıkışı aktif olur ve buradan 5V çekilebilir. Çıkarsanız durumda ise bu şapka pasif geçer geçer.
|
