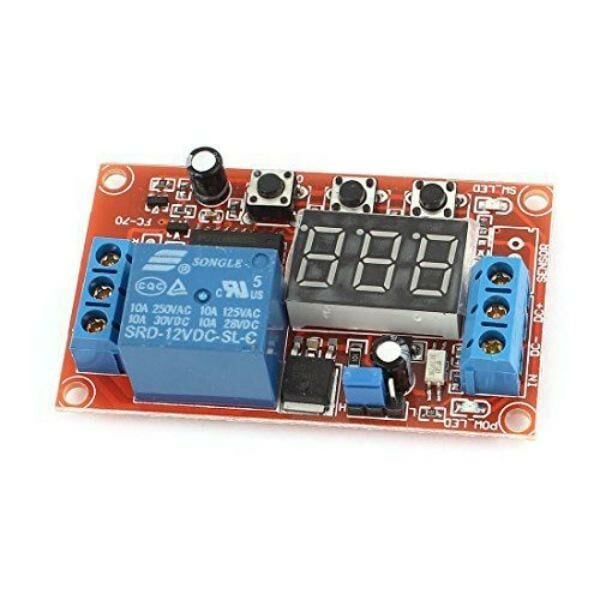

ARD-MDL 705-12V 12V ZAMAN AYARLI RÖLE KARTI - Arduino

1: Çalışma voltajı: 6-30V mikro USB 5.0V güç kaynağını destekler

2: Tetikleyici sinyal kaynağı: Yüksek seviyeli tetik (3.0V-24V) Sinyal zemini ve sistem zemini, sistemin parazit önleme yeteneğini iyileştirmek için aynı zeminde değildir (ayrıca ortak zemine kısa devre yapılabilir )

3: Çıkış kapasitesi: DC 30V5A veya AC 220V5A içindeki ekipmanı kontrol edebilir

4: Dinlenme akımı: 20mA

    Çalışma akımı: 50mA

5: Çalışma ömrü: 100.000'den fazla kez; çalışma sıcaklığı: -40—85°C;

6: Optokuplör izolasyonu, gelişmiş parazit önleme özelliği, endüstriyel sınıf devre kartı ile, elektrik kesintisinden sonra sonsuza kadar parametreleri ayarlayın

Özel dikkat: Röle çıkışı pasif bir kontaktır, yüksüz çıkıştır ve bir hattın açma-kapama işlevini kontrol eder.

- A - saniye 1 - 999s

- b - dakika 1 - 999 dk - u dakika geri sayım sırasında sağdan ilk noktayı yanıp söner

8 Sel düğmesi - ayarlamak istediğiniz sayının konumunu seçmek için kullanılır (seçilen konum yanıp sönmeye başlar)

0 - 9 Sel düğmesi - sayıları ayarlamak için kullanılır

FS düğmesi - bir program seçmek için tek basış kullanılır

- program parametreleri arasında geçiş yapmak için çift tıklayın (T, T1 ve T2, n döngülerinin zamanını ve sayısını ayarlama)

- düğmeyi 3 saniye basılı tutmak zaman aralığını değiştirir

1 - ayarlanan süre geçtikten sonra röle açılır, IN (tetikleyici) darbesi geri sayımı sıfırlar

2 - ayarlanan süre geçtikten sonra röle kapanır, geri sayım IN (tetik) üzerindeki bir darbe ile sıfırlanır

3 - röle T1 zamanı için kapanır, ardından T2 zamanı için açılır ve ardından IN (tetikleme) darbesi ile tekrar kapanır, röle kapanır ve geri sayım

sıfırlar

4 - geri sayım T1 başlar, ardından röle T2 zamanı için kapanır ve ardından tekrar açılır, IN (tetikleme) üzerindeki bir darbe ile röle açılır ve

geri sayım sıfırlanıyor

5 - röle T1 süresi döngüsünde açılır ve T2 süresi için açılır, IN (tetik) üzerindeki bir darbe ile röle kapanır ve geri sayım sıfırlanır

6 - röle T1 süresi döngüsünde açılır ve T2 süresi için açılır, IN (tetikleme) üzerindeki bir darbe ile röle açılır ve geri sayım sıfırlanır

7 - röle T1 zamanı için kapanır ve T2 zamanı için açılır, n ile röleyi IN (tetik) olarak darbe ile tekrar sayısını ayarlamak mümkündür

geri sayımı kapatır ve sıfırlar

8 - röle T1 zamanı için açılır, T2 zamanı için kapanır, tekrar sayısı n ile ayarlanabilir, röle IN (tetik) olarak darbelenir

geri sayımı açar ve sıfırlar

9 - IN (tetik) girişine darbe uygulandıktan sonra röle kapanır ve T geri sayımı başlar, ardından röle açılır ve devre tekrar tepki verir

olası bir sonraki darbe için10 - IN girişine (tetikleyici) bir darbe uyguladıktan sonra, geri sayım T başlar, ardından röle kapanır ve devre tekrar

daha fazla dürtüye yanıt verir

11 - IN girişine (tetikleyici) darbe uygulandıktan sonra röle kapanır ve her açıldığında sıfırlanan geri sayım T başlar.

giriş darbeleri, geri sayım tamamlandıktan sonra röle açılır, darbe başka bir darbe ile tekrar başlar

12 - IN girişine (tetikleyici) darbe uygulandıktan sonra, girişe her uygulandığında sıfırlanan geri sayım T başlatılır.

darbe, geri sayım tamamlandıktan sonra röle kapanır, sonraki darbe çevrimi yeniden başlatır

13 - IN girişine (tetikleyici) darbe uygulandıktan sonra, geri sayım T1 başlar, ardından röle kapanır ve tamamlandıktan sonra geri sayım T2 başlar

geri sayım rölesi açılır ve devre bir sonraki darbeye tekrar tepki verir 14 - darbe IN girişine (tetikleyici) uygulandıktan sonra röle

kapanır ve geri sayım T1 başlar, ardından röle açılır ve geri sayım T2 çalışır, geri sayımdan sonra röle kapanır ve devre tekrar tepki verir

daha fazla dürtü için

15 - IN girişine (tetikleyici) darbe uygulandıktan sonra, geri sayım T1 başlar, ardından röle kapanır ve tamamlandıktan sonra geri sayım T2 çalışır

geri sayım rölesi açılır, döngü herhangi bir zamanda başka bir darbe ile sıfırlanabilir.

16 - IN (tetik) girişine bir darbe uygulandıktan sonra röle kapanır ve T1 geri sayımı başlar, ardından röle açılır ve geri sayım T2 çalışır,

geri sayım tamamlandıktan sonra röle kapanır, döngü herhangi bir zamanda başka bir darbe ile sıfırlanabilir.

17 - röle, IN (tetikleme) üzerindeki bir darbe ile veya 8 Sel düğmesi ile açılır ve kapanır

18 - röle yalnızca kapalı IN (tetikleyici) ile kapanır
