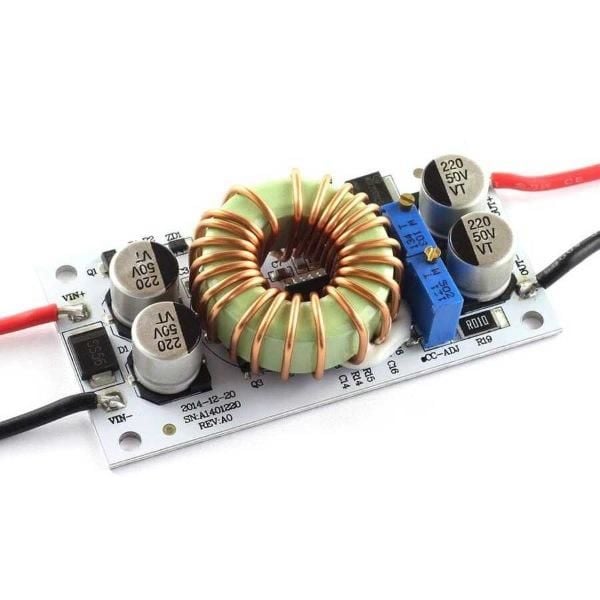

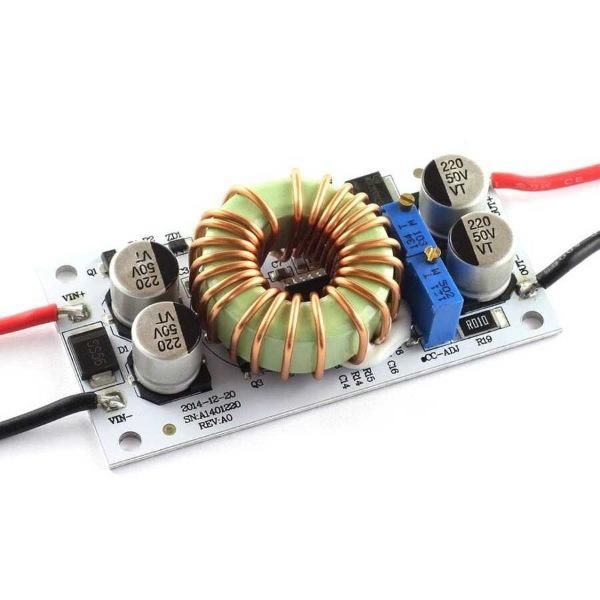

DC-DC 250W Voltaj Yükseltici Boost Modül
250W Yüksek Güç voltaj ve amper ayarlı step up modülü, 10V ila 50V arasında ayarlanabilir çıkış voltajı elde etmek için kullanılabilir. Modül, 6 A'ya kadar geniş bir akım çıkışı sunar. Alüminyum alt tabakanın kendisi, modülü sürekli olarak yüksek güç uygulamasında çalıştırmayı başaran bir ısı emici olarak çalışır. Üzerindeki iki potansiyometre ile kolaylıkla voltaj ve amper ayarı yapılabilir.
Modül, daha kararlı bir sabit akım veren özel bir referans IC ve yüksek hassasiyetli akım algılama direncinden yapılmıştır (20 ° C ila 70 ° C sabit akım 1A, sıcaklık sapması% 1'den az olduğunda) ve bu nedenle LED sürücü uygulaması için özellikle uygundur. Modülün çıkış akımı 10A'ya kadar yükseltilebilir (sürekli kullanım için 6A'ya kadar tavsiye edilir.
Modül, yüksek stabilite voltajı ve akım dengesi için iyi bir stabilite sağlamak üzere 3296 çoklu tur potansiyometresine sahiptir. Gerilim ve akım ayarlanabildiği için, pil şarjı, LED Sürücü güç kaynağı, Araç Güç Kaynağı, vb. Gibi çok sayıda uygulamada kullanım alanı vardır.
Özellikler:
· Modül özellikleri: Yükseltme modülü (BOOST)
· Giriş gerilimi: DC 10V ~ 40V
· Giriş akımı: 6A (MAX)
· Statik çalışma akımı: 10mA (12V 20V'a kadar çıktığında, çıkış voltajı yükseldikçe, statik akım artar)
· Çıkış voltajı: DC 10 ~ 50V, sürekli ayarlanabilir (varsayılan çıkış 19V'dir)
· Çıkış akımı: 6A MAX, 4A'yı geçtiğinde, lütfen ısı dağılımını güçlendirin.
· Sabit akım aralığı: 0.2 ~ 6A
· Çıkış gücü: = Giriş voltajı*Amper, örneğin: giriş 12V * 6A = 72W, giriş 24V * 6A = 144W, giriş 36V * 5A = 180W, giriş 48V * 5A = 240W,
· Çalışma sıcaklığı: -40 ~ + 85 ℃ (ortam sıcaklığı çok yüksekse, ısı dağılımını arttırın)
· Çalışma frekansı: 150khz
· Dönüşüm verimliliği:% 92 ~% 96 (verimlilik giriş, çıkış voltajı, akım ve fark basıncı ile ilgilidir)
· Giriş ters bağlantı koruması: Evet (5A'dan az)
· Montaj yöntemi: 4 * 3mm vida delikleri
· Bağlantı modu: kablo çıkışı
