ARD-MDL 1121 ZB2L3 Lityum Pil 18650 Akü Kapasite Ölçer Pil Deşarj Modülü - Arduino
156,17 TL
Kategori
Marka
Stok Kodu
TPQP2YWB4F
Fiyat
3,67 USD + KDV
*16,14 TL den başlayan taksitlerle!

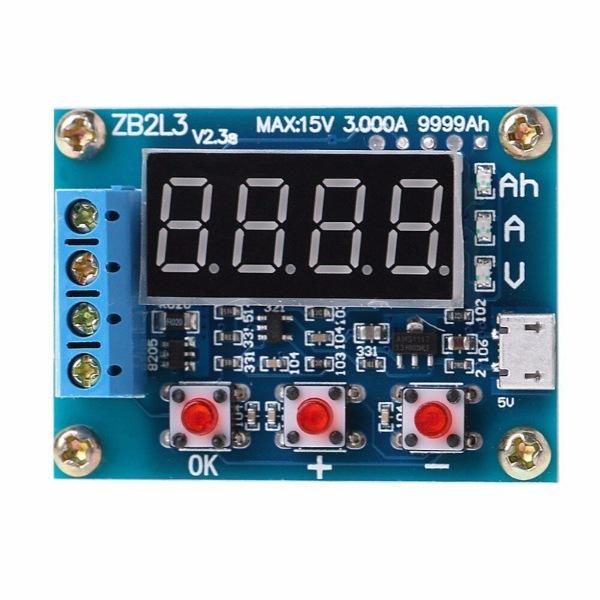

ZB2L3 Lityum Pil 18650 Akü Kapasite Ölçer Pil Deşarj Modülü
5V - 15V Pil Kapasitesi Ölçme Cihazı Teknik Özellikleri
Güç kaynağı voltajı: DC4.5-6V (mikro usb arayüzü)
Çalışma akımı: 70ma'dan az
Deşarj gerilimi: 1.00 V-15.00 V çözünürlük 0.01 V
Sonlandırma voltaj aralığı: 0.5-11.0 V
Desteklenen akımı: maksimum 3A
Çözünürlük 0.001A
Maksimum gerilim ölçüm hatası: 1% + 0.03 V
Maksimum akım ölçüm hatası: 2% +-0.010A
Ürün boyutu: 50mm X 36mm X 17mm
Kullanım Şekli
Ölçeceğiniz pil tamamen dolu olmalıdır.
Pil klemensteki pil girişine kutuplara dikkat edilerek bağlayın. Kutuplar ters bağlanırsa pil ve devre zarar görebilir. (R girişlerine Taş Dirençler bağlanır.)
Pile uygun direnci kullandığınızdan emin olun. Direnç olmadan çalıştırmayın.
Micro USB girişinden 5V vererek modülü çalıştırın.
Ekranın sağındaki ledler ekrandaki değerin ne olduğunu gösterir:
Ah: mAh değerinde azalan akım
A: Kapasite
V: Pilin anlık voltajı
Ok düğmesine bastığınızda deşarj işlemi başlar.
"+" ve "-" düğmelerine basarak deşarj işleminin kaç voltta sona ereceğini seçebilirsiniz.
Herhangi bir sorunda modül hata verecektir. Hata kodlarının anlamları şu şekildedir:
Err1: Pil voltajı 15V'tan yüksek.
Err2: Pil voltajı sonlandırma voltajından düşüktür veya pil bağlı değildir.
Err3: Pil yük boşalmasına karşı koyamaz, akım direnci çok büyük.
Err4: Akım 3A'den fazla.
