ARD-MDL 1065 HC-05 6 PIN KABLOSUZ BLUETOOH MASTER/SLAVE MODÜLÜ (BUTONLU) - Arduino

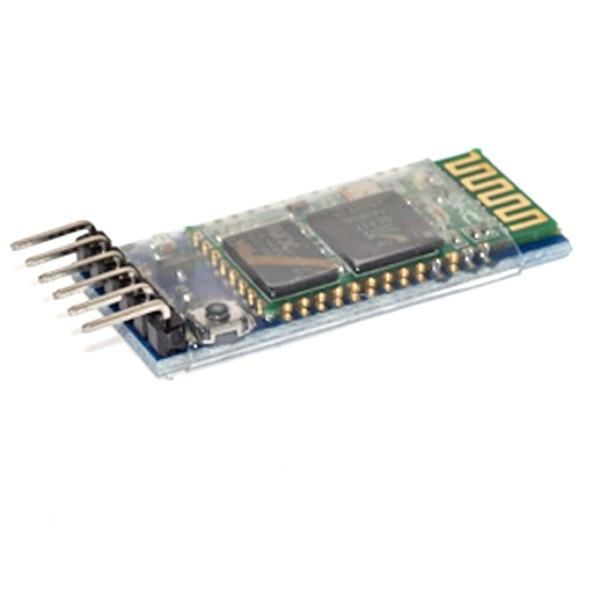

HC-05 6 Pin Kablosuz Bluetooth Master+Slave  Modülü Butonlu

1.PCB Boyutu: 37.3mm (Uzun) X 15.5mm (geniş)

2. Ağırlık: 3.5g

3. Giriş voltajı: 3,6V - 6V,

4. EN / VCC / GND / RXD / TXD / STATE (Bluetooth durumu, düşük çıkış seviyesine bağlı değil, çıkıştan sonraki çıkış seviyesine bağlı olur)

5. Bağlantı durumu göstergesinde, LED flaş Bluetooth bağlantısı olmadığını gösterir; Yavaş yanıp sönen led komut moduna girmeyi belirtir

6. Yerleşik 3.3V voltaj regülatörü çipi, giriş voltajı DC 3.6V-6V; Eşleşmediğinde, yaklaşık 30mA akım (LED ışıkların yanıp sönmesi nedeniyle, değişim durumunda akım); Eşleştirme başarılı olduktan sonra, akım yaklaşık 10mA dır

7. Açık alanda 10 metreden etkili iletim mesafesi, 10 metreden fazla mümkündür, ancak bağlantının kalitesi düşebilir.

8. Eşleştirme başarılı olduktan sonra, tam çift yönlü seri bağlantı noktası olarak kullanılabilir. Herhangi bir Bluetooth protokolünü anlamaya gerek yok, ancak yalnızca 8 bit veri bitlerini, 1 bit dur bitlerini, eşlik iletişim formatını desteklemiyor. Bu aynı zamanda en sık kullanılan iletişim formatıdır, diğer formatları desteklemez!

9. Tuşuna basın ve sonra moda girmek, parametreleri ayarlamak ve bilgileri sorgulamak için Bluetooth modülünü açın

10. Ana makine ve makine modunu komuttan değiştirebilir

11. Modül varsayılan baud hızı 9600, varsayılan eşleştirme şifresi 1234, varsayılan ad HC-05'tir.

Kablolama yöntemi:

VCC: Güç kaynağını pozitif bağlayın

GND: Katodun bağlanması

RXD: Alıcı, Bluetooth modülü diğer cihazlardan veri alır ve normalde diğer cihazların gönderici uçlarından TXD alır.

TXD: Sonu gönder, Bluetooth modülü diğer ekipmanlara veri gönderir; normalde diğer ekipmanların alıcı ucu RXD

En: Sonu etkinleştirmek için, 3.3V iken at moduna girmeniz gerekir.
